產品介紹
模擬汽車電子在各種工況下，沿電源線產生的瞬態脈沖干擾
模擬汽車電子在各種工況下，沿電源線產生的瞬態脈沖干擾
7637瞬態干擾測試系統滿足ISO 7637-2、GB/T 21437.3GB/T 21437.2、IS0 16750-2、IS0 7637-3、GB/T 28046.2標準測試
·10.1英寸安卓系統電容觸控顯示屏，智能化操作

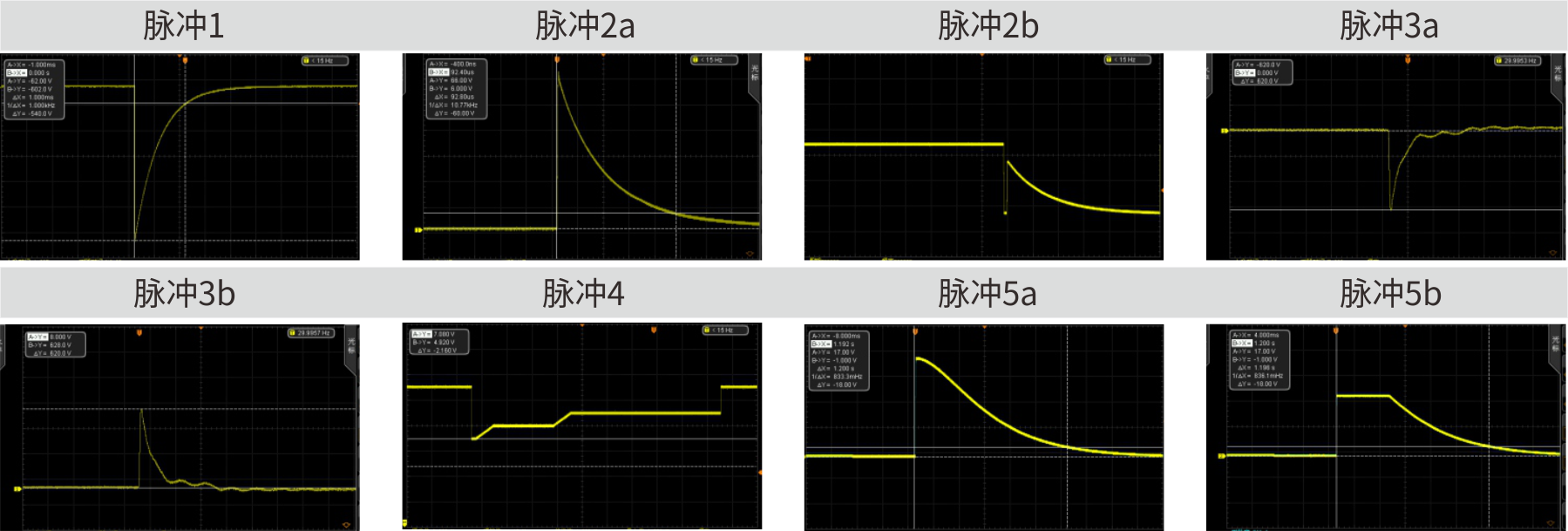

·高度集成，一機實現脈沖1、2a、2b、3a、3b、4、5a、5b、6、7測試
·無需PC單機即可實現全功能測試
·內置車廠標準庫
·四象限雙極性電源，支持任意編輯波形
·一鍵排程，多個測試自動銜接，省時省心省力
ISO 7637-2、GB/T 21437.3、GB/T 21437.2、IS0 16750-2、IS0 7637-3、GB/T 28046.2
| EA-PS400系列汽車電子可編程電源應用于汽車電子電氣性能試驗 | |
| 輸出電壓 | -40V～+40V四象限雙極性 |
| 輸出電流 | 10A、30A、50A、100A、200A（根據用戶需求） |
| 瞬態電流 | 約為持續電流3~5倍，持續時間1ms~20ms（根據電容容量），超限自動限流 |
| 過流或者短路保護 | 支持 |
| 電壓上升沿下降沿時間 | ＜10μs |
| 源阻抗（Ri） | 0mΩ～500mΩ可調。 另支持外置內阻，滿足特定車廠標準要求 |
| 阻抗分辨率 | 1mΩ |
| 源阻抗精度 | ＜±5% |
| 輸出電壓頻率 | DC-300kHz |
| 無畸變的交流電壓幅值（Vpp） | 100kHz時最大20Vpp ，200kHz時最大10Vpp ，300KHz時最大6Vpp |
| 輸出頻率精度 | ＜±1% |
| 正頻率輸出方式 | 固定、線性、對數 |
| 波形上升下降沿時間 | ＜3µs(0-36V) |
| 電壓上升速率 | 約12V/µs |
| 紋波噪聲 | ＜0.1Vpp |
| 最大輸出功率 | 400W～8000W（根據用戶需求） |
| 任意波形發生器 | 內置 |
| 功率放大器 | 內置 |
| 功率放大比例 | 1：10 |
| 組合波形編輯 | 支持直流、正弦波、方波、三角波、指數波、正弦掃頻、方波掃頻、三角波掃頻。 |
| 組合波最小可編輯時間 | 5µs |
| 自由波編輯方式 | Excel、PC端上位機軟件、屏界面 |
| 自由波波形點數 | ≤16000000 |
| 自由波可編輯點間隔時間 | 最小0.1µs |
| 自由波編輯軟件 | 標配 |
| 自由波格式 | Excel、CSV |
| 示波器數據導入 | 支持 |
| 示波器數據格式 | CSV |
| 可導入波形容量 | 最大16M |
| 帶寬 | 300kHz |
| 過熱保護 | 支持 |
| 二次開發 | 支持信號觸發、支持RS485程控 |
| 接口 | HDMI、USB、RS485、以太網 |
| 接口類型 | 支持高清投屏、支持鼠標、鍵盤操控、其他 |
| 使用環境 | 溫度：10℃～40℃，濕度：30%～70% |
| 工作電源 | AC：110V/2200V@50Hz/60Hz |
| 外形尺寸 | 4U/19"標準機箱，電源容量大于50A尺寸不同 |
| 重量 |
約19kg（50A） |
| EA-7637汽車電子瞬態干擾發生器應用于汽車電子瞬態傳導干擾測試 | |
| Pulse1 | 適用于12V、24V系統 |
| 輸出電壓（Vs） | -10V ～ -700V |
| 輸出電壓分辨率 | 1V |
| 輸出阻抗（Ri） | 2Ω、4Ω、10Ω、30Ω、50Ω、60Ω、100Ω |
| 脈沖寬度 | 50µs、100µs、200µs、300µs、350µs、400µs 、500µs 1000µs、2000µs |
| 上升時間 | 1µs（0.5µs~1.0μs）、3µs（1.5µs＜3µs） |
| 脈沖間隔（t1） | 0.5s～999.9s |
| 耦合網絡 | 內置 |
| Pulse2a | 適用于12V、24V系統 |
| 輸出電壓（Vs） | 10V～ 700V |
| 輸出電壓分辨率 | 1V |
| 輸出阻抗（Ri） | 2Ω、4Ω、10Ω、30Ω、50Ω、 60Ω、100Ω |
| 脈沖寬度 | 50µs、100µs、200µs、300µs、350µs、400µs 、1000µs、2000µs |
| 上升時間 | 1µs（0.5µs~1.0μs）、3µs（1.5µs＜3µs） |
| 脈沖間隔（t1） | 0.5s～999.9s |
| 耦合網絡 | 內置 |
| DUT電壓 | 80V Max |
| DUT電流 | 根據用戶需求：30A、50A、100A、200A |
| Pulse3a、Pulse3b | 適用于12V、24V系統 |
| 輸出電壓（Vs） | 脈沖3a:-10V～-700V 脈沖3b:10V～700V |
| 輸出電壓分辨率 | 1V |
| 輸出阻抗（Ri） | 50Ω |
| 脈沖寬度 | 150ns±45ns |
| 脈沖群寬（t4） | 0.1ms～99.9ms |
| 脈沖群寬分辨率 | 0.1ms |
| 脈沖群間隔(t5) | 30ms～9999ms |
| 脈沖群間隔分辨率 | 1ms |
| 上升時間 | 5ns±1.5ns |
| 脈沖頻率（f1） | 100～200000Hz |
| 脈沖頻率分辨率 | 1Hz |
| 耦合網絡 | 內置 |
| DUT電壓 | 80V Max |
| DUT電流 | 根據用戶需求：30A、50A、100A、200A |
| Pulse5a | 適用于12V、24V系統 |
| 輸出電壓（Vs） | 10V～210V |
| 輸出電壓分辨率 | 1V |
| 輸出電壓精度 | ＜±5% |
| 源阻抗（Ri） | 0.5Ω～40Ω |
| 源內阻分辨率 | 0.1Ω |
| 脈沖寬度 | 40ms~9999ms可調節 |
| 上升時間 | 1ms~10ms可調節 |
| 脈沖間隔（t1） | 11s～999s可調節（根據輸出電壓） |
| 分辨率 | 1ms |
| Pulse5b | 適用于12V、24V系統 |
| 輸出電壓（Vs） | 10V～210V |
| 抑制電壓分辨率 | 1V |
| 上升時間 | 1ms~10ms可調節 |
| 上升時間分辨率 | 1ms |
| 脈沖寬度 | 40ms~9999ms可調節 |
| 脈沖寬度分辨率 | 1ms |
| 脈沖間隔時間 | 11s～999s可調節（根據輸出電壓） |
| 脈沖次數 | 1～99999次 |
| 樣品支持電壓 | 80V Max |
| 樣品支持電流 | 根據用戶需求30A、50A、100A、200A |
| 過流或者短路保護 | 支持 |
| 過熱保護 | 支持 |
| 通用參數 | |
| 接口 | 以太網、HDMI、USB、RS485等 |
| 二次開發 | 支持以太網、RS485程控 |
| 接口功能 | 支持高清投屏、支持鼠標、遠程控制 |
| 使用環境 | 溫度：10℃～40℃，濕度：30%～70% |
| 工作電源 | AC：110V～220V@50/60Hz |
| 外形尺寸 | 4U/19" |
| 重量 | 約15kg |
