模擬汽車電子因不同的工況，電池電壓變化所產生的干擾
模擬汽車電子因不同的工況，電池電壓變化所產生的干擾

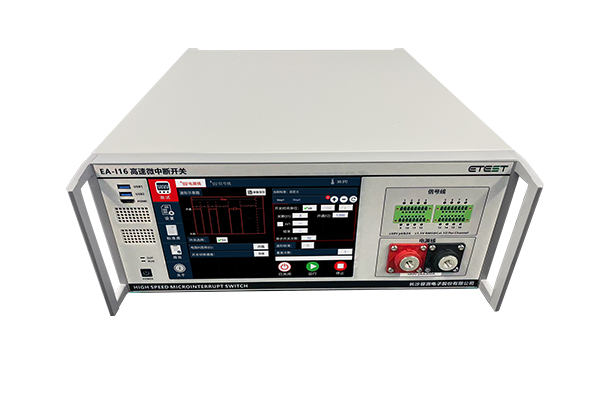

EA-I16 高速微中斷開關(汽車電源故障模擬器/線束微中斷模擬器)電源線信號線二合一設計，應用于汽車線束微中斷測試，輸出波形完美，最小支持1µs中斷試驗。
1、電源線信號線二合一設計
2、內置S1(S+)、S-、S2開關
3、中斷時間最小1µs
4、上升下降沿時間＜200ns
5、多種電壓變化率
6、支持16路信號線中斷
7、中斷參數可編程
8、低內阻
9、設備可支持單獨使用
10、標配校準器件
11、支持一鍵校準
12、豐富的程控接口，支持遠程控制
13、10.1寸智能化電容觸控顯示屏
| 電源線中斷開關 | 內置 |
| 電源開關 | 內置S1(S+)、S-、S2 |
| S2泄放電阻 | 開路、0Ω、0.1Ω、1Ω、100Ω |
| 內阻 | ≤50mΩ |
| 最大電壓 | 80V |
| 最大電流 | 50A、100A、200A根據用戶需求 |
| 電流方向 | 正極、負極 |
| 上升下降沿時間 | ＜200ns |
| 波形畸變率 | ＜5% |
| 電壓變化率 | ≥100V/µs、≥20V/µs |
| 開通時間 | 1µs～300s |
| 中斷時間 | 1µs～300s |
| 中斷時間步進 | 支持 |
| 峰值電流范圍 | 持續電流400A，維持時間200ms，1200A可持續1ms,峰值電流若大于1200A自動切斷供電。 |
| 校準附件 | 標配1Ω 、100Ω |
| 信號線中斷開關 | 內置 |
| 內阻 | ≤150mΩ |
| 信號線通道 | 16通道可切換 |
| 切換方式 | 自動切換 |
| 試驗模式 | 支持單路、多路同時試驗。 |
| 最大電壓 | 40V |
| 最大電流 | ≤2A |
| 電流方向 | 雙向，任意接插 |
| 上升沿或者下降沿時間 | ＜200ns |
| 波形畸變率 | ＜5% |
| 中斷數據編程 | 支持 |
| 峰值電流范圍 | 最大3A持續200ms |
| 校準附件 | 標配1Ω 、1000Ω |
| 接口 | 以太網、HDMI、USB、RS485 |
| 接口功能 | 支持高清投屏、支持鼠標、遠程控制 |
| 使用環境 | 溫度：10℃～40℃，濕度：30%～70% |
| 工作電源 | AC：110V/220V@50Hz/60Hz |
| 外形尺寸 | 4U/19"標準機箱，電源容量大于50A尺寸不同 |
| 重量 | 約10kg |
