PRODUCT
產品介紹

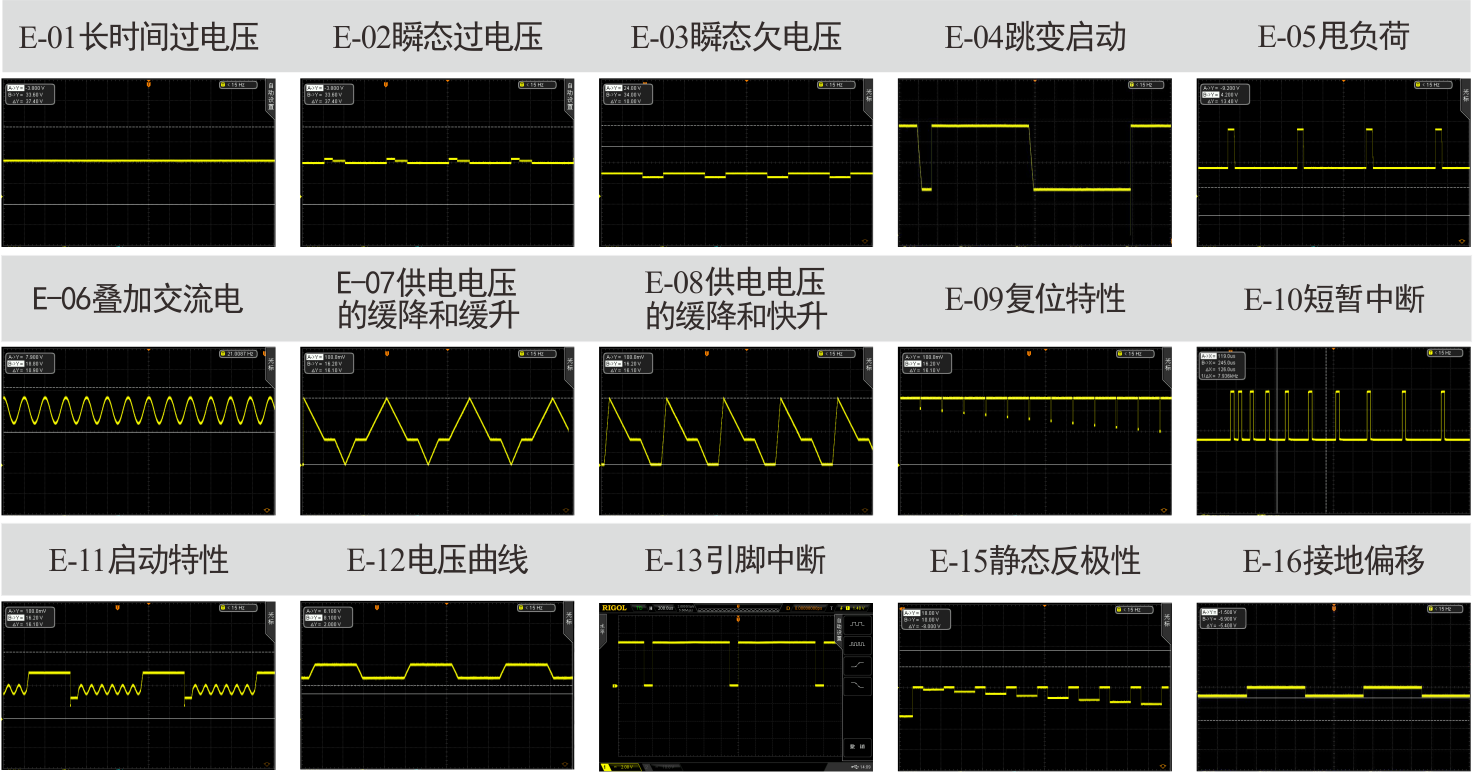

模擬汽車電子因不同的工況，電池電壓變化所產生的干擾
模擬汽車電子因不同的工況，電池電壓變化所產生的干擾
EMC測試作為電子零部件性能測的重要指標之一，對汽車安全及產品品質至關重要。汽車電氣性能測試系統滿足ISO 16750-2 、GB/T 28046.2、VW80000、LV124、LV148、Q/JLY J7111029D、VS-00.34-L-1002、GMW3172、Q/BYDQ-A1901.707.2 等標準要求
汽車電子可編程電源功能特點
·10.1寸安卓系統電容觸控顯示屏
·四象限雙極性電源，滿足12V、24V、48V車載電氣系統
·頻率帶寬支持DC-300KHz
·任意設定電壓變化，可高精度線性控制
·支持函數通過點編輯波形，最多支持1600萬電壓點
·支持幾百家主機廠波形庫，用戶可自定義編輯波形，并進行儲存命名
·支持多臺同時觸發，觸發延時＜1μs
·遠程自校正功能，方便使用
·任意編輯波形，支持直流線性、直流疊加交流、方波、三角波、指數波等20多種波形元素
·支持線損補償
·選配紋波采樣模塊支持ISO 16750-2023 4.4要求
高速微中斷開關功能特點
·內置S1、S2開關，自動取反
·支持正極、負極中斷
·波形上升下降時間<200ns
·最小支持1μs中斷時間
·可任意編程中斷時間
·低內阻設計
·支持最多16路信號線
·多種電壓變化率
·支持多路輸出不同中斷波形
·多種規格內阻，支持1Ω、10Ω、100Ω、1000Ω，支持外置電阻
| EA-PS400系列汽車電子可編程電源應用于汽車電子電氣性能試驗 | |
| 輸出電壓 | -40V～+40V四象限雙極性 |
| 輸出電流 | 10A、30A、50A、100A、200A（根據用戶需求） |
| 瞬態電流 | 約為持續電流3~5倍，持續時間1ms~20ms（根據電容容量），超限自動限流 |
| 過流或者短路保護 | 支持 |
| 電壓上升沿下降沿時間 | ＜10μs |
| 源阻抗（Ri） | 0mΩ～500mΩ可調。 另支持外置內阻，滿足特定車廠標準要求 |
| 阻抗分辨率 | 1mΩ |
| 源阻抗精度 | ＜±5% |
| 輸出電壓頻率 | DC-300kHz |
| 無畸變的交流電壓幅值（Vpp） | 100kHz時最大20Vpp ，200kHz時最大10Vpp ，300KHz時最大6Vpp |
| 輸出頻率精度 | ＜±1% |
| 正頻率輸出方式 | 固定、線性、對數 |
| 波形上升下降沿時間 | ＜3µs(0-36V) |
| 電壓上升速率 | 約12V/µs |
| 紋波噪聲 | ＜0.1Vpp |
| 最大輸出功率 | 400W～8000W（根據用戶需求） |
| 任意波形發生器 | 內置 |
| 功率放大器 | 內置 |
| 功率放大比例 | 1：10 |
| 組合波形編輯 | 支持直流、正弦波、方波、三角波、指數波、正弦掃頻、方波掃頻、三角波掃頻。 |
| 組合波最小可編輯時間 | 5µs |
| 自由波編輯方式 | Excel、PC端上位機軟件、屏界面 |
| 自由波波形點數 | ≤16000000 |
| 自由波可編輯點間隔時間 | 最小0.1µs |
| 自由波編輯軟件 | 標配 |
| 自由波格式 | Excel、CSV |
| 示波器數據導入 | 支持 |
| 示波器數據格式 | CSV |
| 可導入波形容量 | 最大16M |
| 帶寬 | 300kHz |
| 過熱保護 | 支持 |
| 二次開發 | 支持信號觸發、支持RS485程控 |
| 接口 | HDMI、USB、RS485、以太網 |
| 接口類型 | 支持高清投屏、支持鼠標、鍵盤操控、其他 |
| 使用環境 | 溫度：10℃～40℃，濕度：30%～70% |
| 工作電源 | AC：110V/2200V@50Hz/60Hz |
| 外形尺寸 | 4U/19"標準機箱，電源容量大于50A尺寸不同 |
| 重量 |
約19kg（50A） |
| EA-I16 高速微中斷開關 | |
| 電源線中斷開關 | 內置 |
| 電源開關 | 內置S1(S+)、S-、S2 |
| S2泄放電阻 | 開路、0Ω、0.1Ω、1Ω、100Ω |
| 內阻 | ≤50mΩ |
| 最大電壓 | 80V |
| 最大電流 | 50A、100A、200A根據用戶需求 |
| 電流方向 | 正極、負極 |
| 上升下降沿時間 | ＜200ns |
| 波形畸變率 | ＜5% |
| 電壓變化率 | ≥100V/µs、≥20V/µs |
| 開通時間 | 1µs～16s |
| 中斷時間 | 1µs～16s |
| 中斷時間步進 | 支持 |
| 峰值電流范圍 | 持續電流400A，維持時間200ms，1200A可持續1ms,峰值電流若大于1200A自動切斷供電。 |
| 校準附件 | 標配1Ω 、100Ω |
| 信號線中斷開關 | 內置 |
| 內阻 | ≤150mΩ |
| 信號線通道 | 16通道可切換 |
| 切換方式 | 自動切換 |
| 試驗?zāi)Ｊ?/td> | 支持單路、多路同時試驗。 |
| 最大電壓 | 40V |
| 最大電流 | ≤2A |
| 電流方向 | 雙向，任意接插 |
| 上升沿或者下降沿時間 | ＜200ns |
| 波形畸變率 | ＜5% |
| 中斷數據編程 | 支持 |
| 峰值電流范圍 | 最大3A持續200ms |
| 校準附件 | 標配1Ω 、1000Ω |
| 接口 | 以太網、HDMI、USB、RS485 |
| 接口功能 | 支持高清投屏、支持鼠標、遠程控制 |
| 使用環境 | 溫度：10℃～40℃，濕度：30%～70% |
| 工作電源 | AC：110V/220V@50Hz/60Hz |
| 外形尺寸 | 4U/19"標準機箱，電源容量大于50A尺寸不同 |
| 重量 | 約10kg |
| EA-7637-P5 汽車拋負載干擾發生器 | |
| Pulse5a | 適用于12V、24V系統 |
| 輸出電壓（Vs） | 10V～210V |
| 輸出電壓分辨率 | 1V |
| 輸出電壓精度 | ＜±5% |
| 源阻抗（Ri） | 0.5Ω～40Ω |
| 源內阻分辨率 | 0.1Ω |
| 脈沖寬度 | 40ms~9999ms可調節 |
| 上升時間 | 1ms~10ms可調節 |
| 脈沖間隔（t1） | 11s～999s可調節（根據輸出電壓） |
| 分辨率 | 1ms |
| Pulse5b | 適用于12V、24V系統 |
| 輸出電壓（Vs） | 10V～210V |
| 抑制電壓分辨率 | 1V |
| 上升時間 | 1ms~10ms可調節 |
| 上升時間分辨率 | 1ms |
| 脈沖寬度 | 40ms~9999ms可調節 |
| 脈沖寬度分辨率 | 1ms |
| 脈沖間隔時間 | 11s～999s可調節（根據輸出電壓） |
| 脈沖次數 | 1～99999次 |
| 樣品支持電壓 | 80V Max |
| 樣品支持電流 | 根據用戶需求30A、50A、100A、200A |
| 過流或者短路保護 | 支持 |
| 過熱保護 | 支持 |
| 通用參數 | |
| 接口 | 以太網、HDMI、USB、RS485等 |
| 二次開發 | 支持以太網、RS485程控 |
| 接口功能 | 支持高清投屏、支持鼠標、遠程控制 |
| 使用環境 | 溫度：10℃～40℃，濕度：30%～70% |
| 工作電源 | AC：110V～220V@50/60Hz |
| 外形尺寸 | 4U/19" |
| 重量 | 約15kg |
