產品介紹
模擬因雷電耦合，或者大功率設備啟停、供電電源故障等所產生的脈沖干擾，考驗產品的電源保護裝置吸收浪涌脈沖的能力
模擬因雷電耦合，或者大功率設備啟停、供電電源故障等所產生的脈沖干擾，考驗產品的電源保護裝置吸收浪涌脈沖的能力

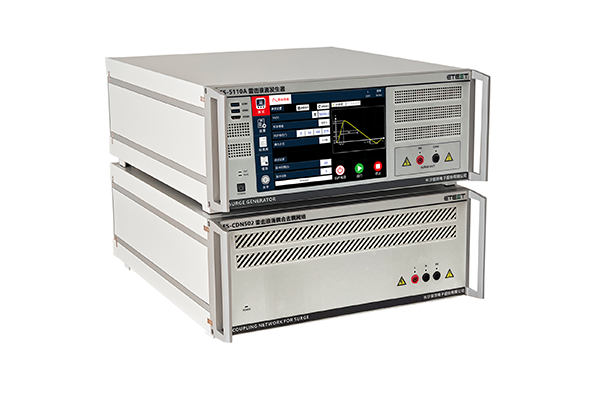

ES-5110A 單相雷擊浪涌發生器最高脈沖電壓10kV，AC：0~220V/16A DC：0~110V/16A電源容量，廣泛應用于各個工業領域。
1、集成式設計，整機大小4U/19"
2、采用10.1寸智能化電容觸控顯示屏，操作簡單
3、采用第二代半導體電子開關技術，波形平滑，相位精準
4、浪涌沖擊后，支持樣品失效性判斷
5、設備支持現場隨時一鍵校準
6、EUT容量AC：0~220V/16A DC：0~110V/16A
7、支持自動儲存報告
8、多種程控接口，支持遠程控制
9、體積小巧，占用空間小
10、支持IEC標準庫
IEC61000-4-5、GB/T17626.5、EN61000-4-5、美國ANSI
| 單相雷擊浪涌發生器規格 | |
| EUT容量 | AC：0~220V/16A DC：0~110V/16A |
| 浪涌電壓 | 0.2kV~10kV |
| 浪涌電壓分辨率 | 0.1KV |
| 浪涌電流 | ≤5kA |
| 浪涌步進電壓 | 0.1~2kV自由設定 |
| 輸出電壓極性 | 正、負、先正后負、先負后正 |
| 開路電壓波 | 前沿:1.2us±30% 脈沖寬度:50us±20% |
| 短路電流波 | 前沿:8us ±20% 脈沖寬度:20us±20% |
| 阻抗 | 2Ω、12Ω |
| 耦合方式 | 直接輸出、共模、差模 |
| 耦合電容 | 差模18uF，共模9uF |
| 退耦電感 | 1.3mH |
| 脈沖間隔時間 | 10s~999s可調節（根據脈沖電壓范圍而定） |
| 注入角度 | 0~359°，角度分辨率為1° |
| 相位 | 異步、同步 |
| 標準相位 | 0°、90°、180°、270° |
| IEC標準 | 內置，直接調出即可按照標準要求測試 |
| 脈沖次數 | 1~99999次 |
| 絕緣電阻 | 電源輸入端與外殼間電阻大于10MΩ |
| 耐壓 | 電源輸入端與外殼間 AC：1500V，時長一分鐘 |

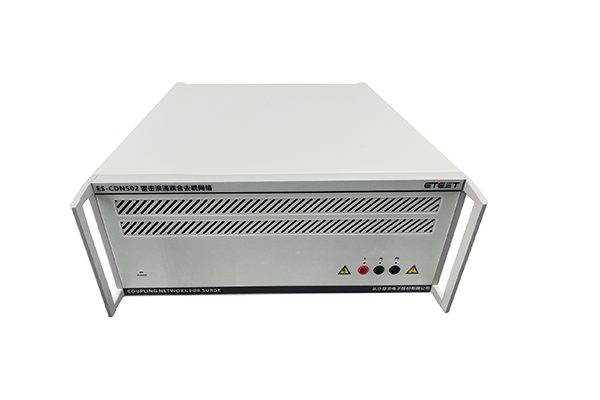

| 耦合去耦網絡 | 單相三線（外置）/ 直流（兼容） |
| 操作系統 | Android |
| 屏幕 | 采用10.1寸智能化電容觸控顯示屏 |
| 接口 | HDMI、RS485、USB、LAN等 |
| 二次開發 | 支持LAN、RS485程控 |
| 使用環境 | 溫度：10℃~40℃，濕度：30%~70% |
| 設備供電 | AC：110/220V@50Hz/60Hz |
| 外形尺寸 | 4U/19"標準機箱 |
| 重量 | 30kg |
