模擬汽車電子因不同的工況，電池電壓變化所產生的干擾
模擬汽車電子因不同的工況，電池電壓變化所產生的干擾

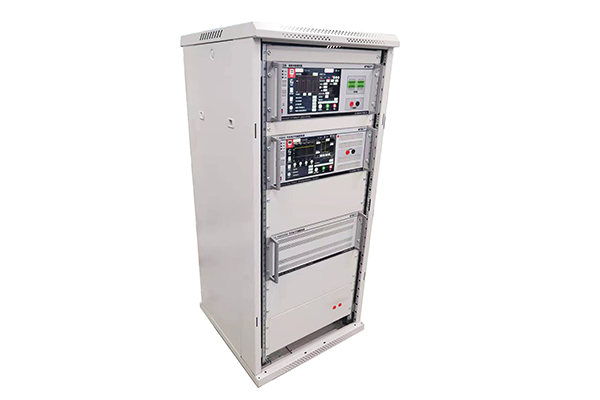

EA-PS800 48V系統可編程電源（大功率電源電壓變化模擬器）能完全滿足LV148標準的測試需求，極高的輸出精度和電壓范圍，同時兼容支持12V系統、24V系統、48V系統，符合各個車廠的標準要求，代表了低壓電氣性能的最高水準。
1、支持12V系統、24V系統、48V系統
2、10.1寸智能化電容觸控顯示屏
3、四象限雙極性程控電源
4、源內阻最低0Ω
5、源阻抗可調節
6、正弦頻率最高300kHz
7、自由波支持1600萬個點
8、輸出波形在儀器屏幕實時顯示
9、內置任意波形發生器
10、樣品容量80V/10A～200A可選擇
11、示波器導入復現波形
12、內置標準庫
13、組合波可編輯時間最小5us
14、試驗報告自動儲存
15、HDMI、USB接口，可直接投屏
16、豐富的程控接口，支持遠程控制
17、支持任意編輯波形
18、可通過Excel編輯電壓導入設備復現波形
19、支持多臺觸發，延時<1μs
20、支持紋波電流校準及實時監測
ISO16750-2
GB/T28046.2
LV148
ISO21848
LV124
ISO/DIS 21780-2019
smtc 3800 001
VS-00.34-L-10002
QJLY J7111029D-2022
Q SQR ST8-20-2021
NIO-TP.20.003-2019
其他車廠標準要求
| 大功率電源電壓變化模擬器應用于汽車電子電氣性能試驗。 | |
| 輸出電壓 | -20V～+80V四象限雙極性 |
| 輸出電流 | 10A、30A、50A、100A、200A、300A、400A（根據用戶需求） |
| 瞬態電流 | 約持續電流的2~3倍，持續時間1ms~40ms（根據電容容量），超限自動限流。 |
| 過流或者短路保護 | 支持 |
| 輸出電壓精度 | ≤0.1V |
| 源阻抗（Ri） | 0mΩ～500mΩ可調。 另支持外置其他規格內阻，符合特定車廠要求。 |
| 阻抗分辨率 | 1mΩ |
| 源阻抗精度 | ≤±5% |
| 輸出電壓頻率 | DC-300kHz(DC-500kHz可定制) |
| 無畸變的交流電壓幅值 |
100kHz時最大20V 200kHz時最大10V 300kHz時最大6V |
| 帶載能力 | 滿負載300kHz時，VPP壓降＜0.2V |
| 輸出頻率精度 | ＜±1% |
| 電壓上升沿下降沿時間 | ＜10µs |
| 電壓上升速率 | 約12V/µs |
| 紋波噪聲 | ＜0.1Vp-p（示波器20MHz，1:1探頭設置） |
| 最大輸出功率 | 800W～32000W（根據用戶需求） |
| 任意波形發生器 | 內置 |
| 功率放大器 | 內置 |
| 功率放大比例 | 1：10 |
| 組合波形編輯 | 支持直流、正弦波、方波、三角波、指數波、正弦掃頻、方波掃頻、三角波掃頻 |
| 組合波最小編輯時間 | 5µs |
| 自由波編輯方式 | Excel、PC端上位機軟件、屏界面 |
| 自由波點數 | ≤16,000,000個點 |
| 自由波點與點間隔時間 | 最小0.1µs |
| 自由波編輯軟件 | 標配 |
| 示波器數據格式 | CSV |
| 可導入波形容量 | 最大16M |
| 帶寬 | 300kHz |
| 過熱保護 | 支持 |
| 接口 | HDMI、USB、RS485、以太網 |
| 二次開發 | 支持以太網、RS485程控、選配支持NI488程控 |
| 接口功能 | 支持高清投屏、支持鼠標、鍵盤操控、其他 |
| 使用環境 | 溫度：10℃～40℃，濕度：30%～70% |
| 工作電源 | AC：110V/220V@50Hz/60Hz |
| 外形尺寸 | 4U/19"標準機箱，電源容量大于50A尺寸不同 |
| 重量 | 約24kg（50A） |
