動力電池包電磁兼容（Electromagnetic Compatibility，EMC）測試是指通過一系列測試，確保電動汽車動力電池系統在正常使用和在外界電磁環境下的工作中不會產生電磁干擾或受到電磁干擾。這些測試通常由測試實驗室進行，以驗證新能源汽車動力電池包的EMC性能。

1?參考標準

標準名稱

ISO 7637- 2: 2004Road vehicles -- Electrical disturbance by conduction and coupling

ISO 7637- 3: 2007Road vehicles -- Electrical disturbance by conduction and coupling

CISPR25:2008Radio disturbance characteristics for the protection of receivers used on board vehicles, boats, and on devices-Limits and methods of measurement

ISO11452-2:2004Road vehicles – Component test methods for electrical disturbances from narrowband radiated electromagnetic energy—Part 2: Absorber-lined shielded enclosure

ISO11452-4:2005Road vehicles – Component test methods for electrical disturbances from narrowband radiated electromagnetic energy—Part 4:Bulk current injection (BCI)

ISO10605:2008Road vehicles- Test methods for electrical disturbances from electrostatic discharge

ISO 16750 -2：2006Road Vehicles – Environmental Conditions and testing of E/E equipment

2?功能狀態等級

為了能夠表示電池組系統經過測試所表現的效果，測試結果被定義為幾種功能狀態。

功能狀態：狀態 A：樣件在試驗中和試驗結束后，都能滿足全部規定的功能規范要求;

狀態 B：試樣在試驗中所有功能都能滿足全部規定的功能規范要求，但允許有一個或多個參數超過極限要求，試驗后所有的功能均能自動恢復到正常極限范圍內;儲存記憶功能應滿足功能狀態A的要求;

狀態 C：樣件在試驗中有一個或多個功能不符合功能規范要求，但是試驗后所有功能自動恢復到正常狀態;

狀態 D：樣件在試驗中有一個或多個功能不符合功能規范要求，但是試驗后通過復位或簡單的技術處理(如更換保險絲)后功能恢復到正常狀態;

狀態 E：樣件在試驗中及試驗后，有一個或多個功能不符合功能規范要求，必須經過替換或者維修。

3?工作模式

電池組系統將在如下幾種模式下工作：

4?機械結構示例

機械外形結構請見下面所示，作為參考

4.1 電池組系統機械外部輪廓示例

4.2 電池組系統接口示例

5?測試要求

5.1 通用測試需求

測試臺架中電池包低壓供電電源電壓需滿足:13V≤U≤14.5V，并同時并聯一個標稱電壓12V的鉛酸電池(啟動或動力電池均可);

電池組系統在測試過程中需要功能監控，測試完成后，必須進行功能檢查。(見附錄A：功能監控和檢查項示例)

如無特殊說明，測試條件如下：

測試溫度：23 °C ± 5 °C環境溫度

供電電壓：14V ± 0.2V

測量設備：有足夠的精度和穩定度，其精度應高于被測指標精度一個數量級或者誤差小于被測參數允許誤差的1/3

工作電壓范圍：

特殊要求：

新能源汽車頻頻發生的自燃現象，很大程度上就源于在鋰電池電池包由于技術不成熟存在起火燃燒甚至爆炸的可能性，對于人們的生命和財產來說都有所威脅，如下圖所示。

5.2 一般電氣測試項目

5.2.1 反極性保護

--試驗?zāi)康?/p>

模擬外接電源啟動、極性反接時，試件的抗反極性保護能力

--試驗方法:

試件正常連接，按照測試條件，對試件的所有低壓電源輸入端口施加測試電壓，觀察現象。

恢復正常工作電壓后，對控制器進行功能測試，觀察現象。

--技術要求：功能等級：C

5.2.2 長時耐過壓測試

--試驗?zāi)康?/p>

模擬DC/DC的輸出電壓在最大輸出電壓16V時的狀況。

--試驗方法:

試件正常連接，按照測試條件，對試件的所有低壓電源輸入端口施加測試電壓，觀察現象;

恢復正常工作電壓后，對控制器進行功能測試，觀察現象。

--技術要求：

功能等級：A

5.2.3 短時耐過壓測試

--試驗?zāi)康?

模擬DC/DC輸出過壓保護失效時，DC/DC的輸出電壓高于正常電壓時的狀況。

--試驗方法:

試件正常連接，按照測試條件，對試件的所有低壓電源輸入端口施加測試電壓，觀察現象

恢復正常工作電壓后，對電池組系統進行功能測試，觀察現象。

--技術要求：功能等級：C(容許風扇進入過壓保護，電壓回復后功能正常。電池組系統功能正常)

5.2.4 靜態電流

--試驗?zāi)康?

測量電池組系統系統靜態電流。

--試驗方法:

電池組系統系統狀態：關閉電池組系統所有能直接關閉的電器，只連接低壓測供電端和風扇電源線，使電池組系統處在閉環回路狀態，測量低壓測供電端端口流過的電流。

測量時間：測量時間不少于20min。觀察靜態電流的變化，應當至少有一次電流降低，若靜態電流在30min內沒有降低且大于200mA的，需檢查電池組系統是否全部關閉。

測量方法：在系統工作情況下，斷開全部信號，當控制器不在工作后3min后，測試低壓側供電端的電流。

--技術要求：

<1mA。

5.2.5 電壓下降時的復位性能

--試驗?zāi)康?

模擬電壓下降時試樣的復位性能。該項試驗適用于具有復位功能的試樣。

--試驗方法:

工作模式：C(風扇占空比設置50%);

試驗實施：見圖3。

施加電壓 Uomin ≥10 s。　　

電壓下降幅值：0.5 V / 次。　　

電壓變化時間：< 100ms?！　?/p>

降壓駐留時間：5s?！　?/p>

功能試驗時間(在Uomin時)：≥10 s?！　?/p>

當電壓達到≤0.5 V 時，試驗結束。



--技術要求：　　

工作電壓范圍內：功能狀態 A　　

工作電壓范圍外：功能狀態 C　　

5.2.6 短路保護

--試驗?zāi)康?　　

模擬輸入和輸出端短路。

--試驗方法:　　

工作模式：電池組系統上電，電池組系統和風扇低壓接插件外部輸入和輸出線依次短路到電源端和地端，持續時間60S，其他輸入和輸出線開路。

步驟：連接到電源，激活輸出，持續60S，關閉輸出，斷開電源，功能測試;

連接到地，激活輸出，持續60S，關閉輸出，斷開電源，功能測試;

--技術要求　　

功能狀態 C。

5.2.7 電源電壓的緩慢上升和下降　　

--試驗?zāi)康?　　

模擬12V蓄電池的緩慢放電和充電

--試驗方法:

工作模式：C(風扇占空比設置50%);　　

把試驗電壓加到全部低壓電源輸入端;　　

電源電壓從Umax下降到0V;　　

電源電壓從0V上升到Umax;　　

電壓變化(0.5±0.1)V/min。

--技術要求　　

工作電壓范圍內：功能等級 A;　　

工作電壓范圍外：功能等級 C;　　

5.2.8 欠壓過壓時的功能　 　

--試驗?zāi)康?　　

驗證試件在過欠壓時的功能。

--試驗方法:　　

工作模式：C(風扇占空比設置50%);

在試件的所有電源輸入端施加測試電壓。

--技術要求　　

測試電壓<6V 允許試件無功能;

6V≤測試電壓<9V (選擇6V電壓點)試件輸出輸入功能關閉，通訊功能正常，能夠記錄電壓欠壓事件;

9V≤測試電壓≤16V，(選擇9V和16V電壓點)試件所有功能正常;

16V<測試電壓≤18V (選擇18V電壓點)試件輸出輸入功能關閉，通訊功能正常，能夠記錄電壓過壓事件?；謴?fù)正常工作電壓后，功能恢復正常;

18V<測試電壓≤26.5V (選擇26.5V電壓點)試件輸出輸入功能關閉，通訊功能正常能夠維持1min，試樣不能損壞。恢復正常工作電壓后，功能恢復正常。

5.3 EMC測試

5.3.1 Radiated Emissions (RE)

--試驗?zāi)康模?/p>

考查零部件RF 輻射發射大小，試驗方法和試驗設備滿足CISPR 25:2008的要求。

--試驗布置：(參照 CISPER 25 6.4.3 Figure 11, Figure 12, Figure 13.)

--試驗要求：

應用頻率范圍：150kHz～2500MHz。

試件工作模式：C(風扇占空比0，90%分別測試,放電回路連接阻性負載，3A電流放電);

天線系統要求：150kHz～30MHz頻率范圍測量使用單極垂直天線;

30MHz～200MHz頻率范圍測量使用雙錐天線，包括垂直極化和水平極化方向;

200MHz～1000MHz頻率范圍測量使用對數周期天線，包括垂直極化和水平極化方向;

1000MHz～2500MHz頻率范圍測量使用一個喇叭天線，包括垂直極化和水平極化方向;

　　限值列表：

注：準峰值測試方式---先采用峰值進行預掃描，對于峰值不滿足準峰值限值的頻段選取最大超標點讀取準峰值并記錄即可，請勿直接用準峰值掃描。

5.3.2 Conduct Emissions (CE)

--試驗?zāi)康模?/p>

考查零部件電源線RF傳導發射大小，試驗方法和試驗設備滿足 CISPR 25 :2008的要求;

--試驗布置：(參照 CISPER25 6.2.2.2 Figure 5)

--試驗要求：

只對低壓電源線進行測量

應用頻率范圍：150kHz～108MHz。

試件工作模式：C(風扇占空比0，90%分別測試，放電回路連接阻性負載，3A電流放電);

限值列表：

注：準峰值測試方式---先采用峰值進行預掃描，對于峰值不滿足準峰值限值的頻段選取最大超標點讀取準峰值并記錄即可，請勿直接用準峰值掃描。

5.3.3 射頻傳導發射-電流法

--試驗?zāi)康模?/p>

考察零部件所有線束對空間傳導發射大小，避免對其他電路產生干擾;

--試驗方法和設備：

滿足CISPR 25-2008的要求。實驗線束全部放入測試環中;

--測試距離：

電流鉗距離EUT端子的距離為50mm和750mm;

--試驗要求：

應用頻率范圍：150kHz～108MHz。

試件工作模式：C(風扇占空比0，90%分別測試，放電回路連接阻性負載，3A電流放電);

限值列表(以準峰值和平均值)：

注：準峰值測試方式---先采用峰值進行預掃描，對于峰值不滿足準峰值限值的頻段選取最大超標點讀取準峰值并記錄即可，請勿直接用準峰值掃描。

5.3.4 Radiated Immunity(自由場)

--試驗?zāi)康模?/p>

考查零部件抗窄帶電磁能量輻射的能力，試驗方法和試驗設備滿足ISO 11452-2 的要求;

--試驗布置：(參照ISO11452-2 7.6 Figure 2，F(xiàn)igure 3)





--試驗要求：

測試頻率：200M~2000MHz

工作模式：C(風扇占空比50%，放電回路連接阻性負載，3A電流放電);限值列表：

測試等級：3

功能狀態：A

5.3.5 大電流注入(BCI)

--試驗?zāi)康模?/p>

考查零部件抗窄帶電磁能量輻射的能力，試驗方法和試驗設備滿足ISO 11452-4 的要求。

--試驗布置：(參照 ISO11452-4 )

關鍵字：1 EUT 2 線束 3 負載模擬器 4 模擬和檢測系統 5 電源 6 人工網絡 7 光纖 8 測量設備 9 射頻測量探頭 10 射頻注入探頭 11 接地平板 12 絕緣墊13 屏蔽室

--試驗要求：

測試頻率：1M~400MHz;

工作模式：C(風扇占空比,50%，放電回路連接阻性負載，3A電流放電);

測試等級列表：

測試等級：Ⅲ

功能狀態：A

5.3.6 ESD

--試驗?zāi)康模?/p>

考查零部件抗靜電放電的能力，試驗方法和試驗設備滿足ISO10605-2008的要求;

試驗分無源模式放電試驗和有源工作模式放電試驗。

—試驗布置

無源試驗?zāi)Ｊ讲贾茫?/p>

有源試驗?zāi)Ｊ讲贾茫?/p>



--試驗要求：

無源試驗?zāi)Ｊ剑?/p>

試驗中，待測器件不接電源和負載;

測試點：接插件各引腳、電池組系統外殼搭鐵點、電池組系統安裝支架。

試驗等級見下表：

有源試驗?zāi)Ｊ剑汗ぷ髂Ｊ紺(風扇占空比50%，放電回路連接阻性負載，3A電流放電);

測試點：電池組系統外殼搭鐵點、電池組系統安裝支架。

試驗等級見下表：

直接放電：

間接放電

5.3.7 電源線瞬態抗干擾實驗

--試驗?zāi)康模?/p>

考查零部件抗電源線瞬態電壓脈沖的能力，試驗方法和試驗設備滿足ISO 7637-2：2004的要求，共有脈沖1、2a、2b、3a、3b試驗。

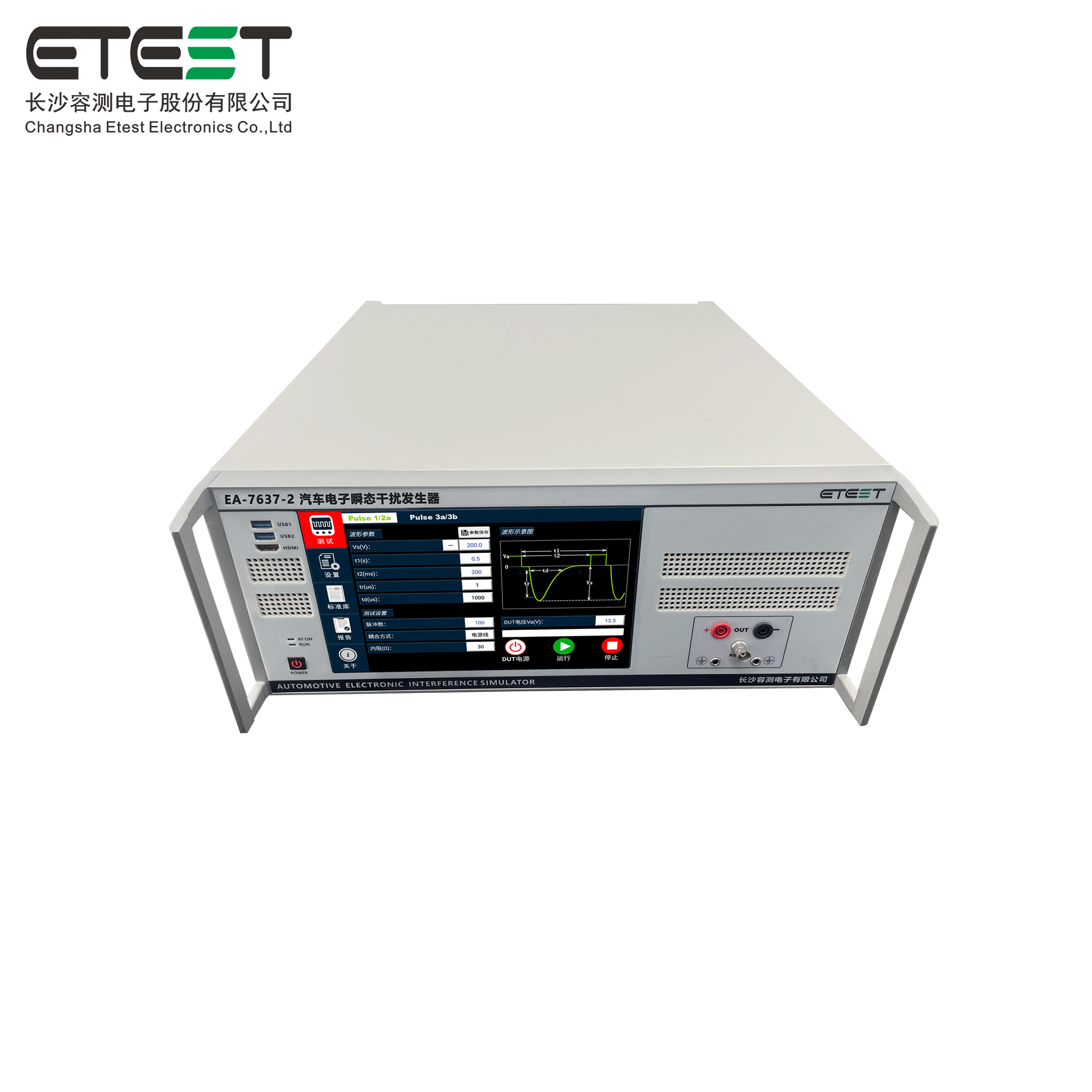

電源線瞬態抗干擾實驗使用試驗設備：汽車電子瞬態干擾發生器

--試驗要求：電源線瞬態傳導抗干擾試驗脈沖試驗嚴酷等級要求見下表：

工作模式：C(風扇占空比50%)。

--試驗脈沖波形：

試驗脈沖1：模擬電源與感性負載斷開連接時所產生的瞬態現象。



試驗脈沖2a：模擬由于線束電感原因，使與試樣并聯的裝置內電流突然中斷引起的瞬態現象。

試驗脈沖2b：模擬點火開關斷開時的瞬態現象。

試驗脈沖3a和3b：模擬由開關過程引起的瞬態現象，這些瞬態現象的特性受線束的分布電容和分布電感的影響。

5.3.8 I/O線瞬態傳導抗干擾

--試驗?zāi)康模?/p>

考查零部件抗I/O線瞬態電壓脈沖的能力，試驗方法和試驗設備滿足ISO 7637-3：2007的要求;

—試驗布置：容性耦合鉗法 (CCC) 試驗布置，參照ISO7637-3 ;

—試驗要求：

對所有輸入和輸出線測試;　　

試件工作模式：C(風扇占空比50%);　　

試驗脈沖a和 b：　　

快速瞬態試驗脈沖是模擬開關過程產生的電瞬態。電瞬態的特性受線束的分布電容和電感的影響。　　

試驗脈沖a，負脈沖：

試驗脈沖b，正脈沖：



試驗等級要求：

5.3.9 電壓瞬態發射　　

--試驗?zāi)康模骸　?/p>

考察零部件工作電源線瞬態電壓發射大小，試驗方法和試驗設備滿ISO7637-2 :2004的要求;　　

零部件為潛在的傳導騷擾源，需要測量零部件EUT瞬態電壓傳導發射的強度。　　

--試驗布置：

—試驗要求：　　

分別在放電繼電器斷開和閉合、風扇開啟和關閉條件下分別測試;　　

采集十個波形，記錄含有最大正幅值和最大負幅值(及與之相關的參數)的波形;　　

慢脈沖布置見上圖a，快脈沖布置見上圖b;　　

限值見下表：　　

附錄A：功能監控和檢查項示例

動力電池包的EMC測試是保證新能源汽車安全性和穩定性的重要環節，需要嚴格按照相關標準和規范進行測試，以確保測試結果的準確性和可靠性。
